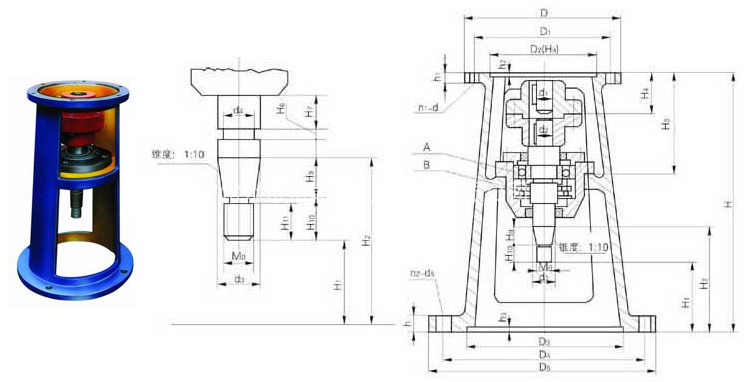

JB型<79标>机架主要参数及尺寸
机架型号 减速机
型号		 尺寸
D D1 D2 D3 D4 D5 H H1 H2 H3 H4 H6 H7 H8 H9 H10 H11
JB TJ1 B1 230 200 170 220 270 305 514 157 224 185 75 4 45 6 33 34 28
TJ2 B1 230 200 170 250 300 335 517 150 226 190 80 5 40 6 44 32 25
TJ2 B2 260 230 200 250 300 335 530 134 215 210 94 5 45 6 47 34 27
TJ3 B2 260 230 200 295 350 392 560 164 245 210 94 5 45 6 47 34 27
TJ3 B3 340 310 270 295 350 392 560 164 245 210 100 5 42 6 47 34 27
TJ4 B3 340 310 270 345 400 442 675 203 300 250 100 5 50 8 53 44 35
TJ5 B3 340 310 270 390 450 498 680 183 300 250 100 5 55 8 58 49 39
TJ5 B4 400 360 320 390 450 498 380 193 300 250 120 5 55 8 58 49 39
TJ6 B4 400 360 320 435 500 547 736 215 332 250 120 9 75 8 65 52 42
TJ6 B5 490 450 400 435 500 548 736 215 332 250 145 9 75 8 65 52 42
TJ7 B5 490 450 400 440 550 600 805 180 321 296 145 8 74 10 89 52 44
TJ8 B6 580 520 460 500 550 600 820 170 320 362 177 9 28 10 90 60 52

机架型号 减速机型号 尺寸 机架配套轴承
h h1 h2 h3 d1 d2 d3 d4 m0 n1-d n2-d5 A B
JB TJ1 B1 22 20 6 7 35 35 30 24 M24×3 6-φ12 4-φ24 209 8209
TJ2 B1 22 20 6 7 35 35 39 33 M33×3.5 6-φ12 4-φ24 209 8209
TJ2 B2 25 20 7 7 45 45 39 32 M33×3.5 6-φ13 4-φ24 210 8210
TJ3 B2 26 20 7 7 45 45 39 32 M33×3.5 6-φ13 4-φ26 210 8210
TJ3 B3 26 20 7 7 55 55 39 32 M33×3.5 6-φ13 4-φ26 210 8210
TJ4 B3 26 20 7 7 55 55 50 41.5 M42×4.5 6-φ13 4-φ26 213 8213
TJ5 B3,B4 26 22 7 7 55
70		 55 60 51.5 M52×5 6-φ30 4-φ30 213 8213
TJ6 B4,B5 30 22 7 7 70
90		 70 70 61.5 M64×6 8-φ16 8-φ30 215 8215
TJ7 B5 30 26 10 10 90 90 90 79 M80×6 12-φ18 12-φ22 220 8220
TJ8 B6 32 30 10 10 100 100 100 89 M90×6 12-φ22 12-φ22 222 8222
